中波帯受信用スーパーヘテロダイン受信機（？）ラジオ？

 仕事のシフトが急遽変更になり、2連休。そこでおよそ2年、放置してあったスーパーヘテロダイン式ラジオに火を入れてみた。詳しくは別稿にて・・・



満身創痍？とも云うべきIF増幅回路。AGCがよろしくない様子。


OSC＆MIXER, RF AMP基板。右上がRFアンプ。

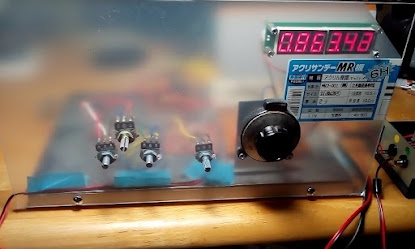

中波受信用スーパーヘテロダイン受信機（試作１号機）
フルスクラッチで作るのは初めてとなる。デジタルカウンタ付
学生の頃から数えて40余年ぶりの快挙？とでも云っておこう。



パーツは再利用。ダイオードブリッジはお触り＝
即ショート状態となっている、危険ではある




スーパーラジオ用電源をリメイク。12Vを2系統にしてある。
